Termodinamik analizlerin ve enerji ölçümlerinin kalbinde yer alan bomba kalorimetreleri, endüstriyel laboratuvarların en kritik cihazlarından biridir. Bir kömür numunesinin enerji değerini belirlemekten, gıda ürünlerinin kalori miktarını hesaplamaya ve alternatif atık yakıtların (RDF) verimliliğini test etmeye kadar sayısız alanda bu cihazlara güvenilir. Ancak, tüm bu hassas ölçüm sürecinin gerçekleştiği, ekstrem koşullara dayanan ve sistemin "kalbi" olarak nitelendirilen bir parça vardır: Bomba kalorimetre analiz haznesi
Bu kapsamlı rehberde, bomba kalorimetre haznesinin ne olduğunu, termodinamik prensiplerle nasıl çalıştığını, tasarımında dikkat edilen mühendislik kriterlerini ve uzun ömürlü bir kullanım için gereken bakım standartlarını derinlemesine inceleyeceğiz.

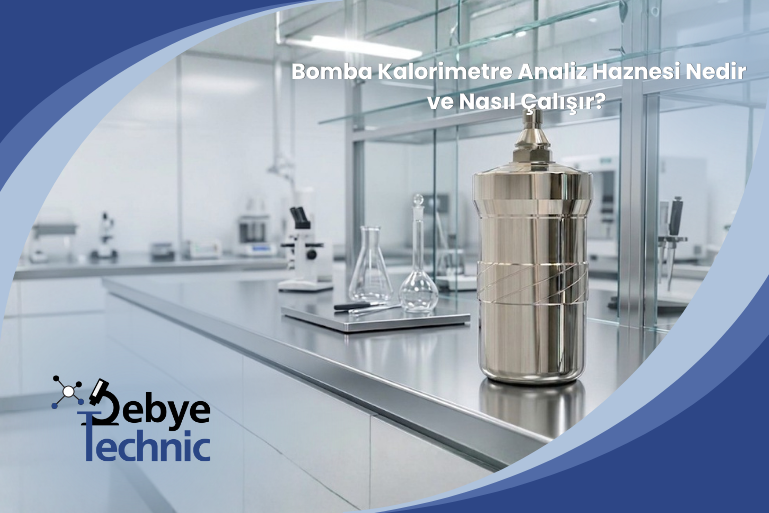

Bomba kalorimetre haznesi, kalorifik değer (yanma ısısı) analizi yapılacak olan katı veya sıvı numunenin, saf oksijen atmosferi altında ve yüksek basınçta tam yanmaya uğratıldığı kapalı çelik hücredir. İşlemin "bomba" olarak adlandırılmasının sebebi, yanma reaksiyonunun sabit hacimde (izokorik) gerçekleşmesi ve içerideki basıncın reaksiyon sırasında aniden çok yüksek seviyelere çıkmasıdır.
Yanma işlemi sırasında hiçbir gazın veya ısının dışarı kaçmaması esastır. Reaksiyon sonucu açığa çıkan ısı enerjisi, haznenin metal çeperlerinden geçerek cihazın içindeki su ceketine (su banyosuna) transfer edilir. Su sıcaklığındaki binde birlik derece değişimleri dahi ölçülerek numunenin kalori değeri hesaplanır. Bu nedenle hazne, sadece bir kap değil; aynı zamanda mükemmel bir ısı iletkeni ve kusursuz bir basınç odası olmak zorundadır.
Numune ateşlendiğinde, hazne içindeki sıcaklık anlık olarak 1000°C'nin üzerine çıkabilir ve iç basınç saniyeler içinde iki ila üç katına fırlayabilir. Ayrıca yanma sonucunda sülfürik asit (H2SO4) ve nitrik asit (HNO3) gibi son derece korozif (aşındırıcı) yan ürünler oluşur. Standart bir metalin bu basınca ve asidik ortama dayanması imkansızdır. Bu yüzden decomposition vessel tasarımları, malzeme bilimi ve hassas mühendisliğin zirve noktalarından birini temsil eder.
Bir bomba kalorimetre haznesi, dışarıdan bakıldığında basit bir çelik silindir gibi görünse de içi son derece kompleks bir yapıya sahiptir. Uluslararası standartlara (ASTM D5865, ISO 1928, DIN 51900) uygun bir hazne aşağıdaki temel bileşenlerden oluşur:
Decomposition vessel'ın temel amacı sabit hacim (izokorik) sağlamaktır. Termodinamik yasalarına göre, hacim sabit kaldığında yapılan iş sıfırdır (W = 0). Bu durum, numunenin yanmasıyla açığa çıkan enerjinin tamamının (iç enerji değişimi) ısıya (Q) dönüşmesini sağlar. Eğer hazne esner veya gaz kaçırırsa, enerjinin bir kısmı dışarıya iş olarak yansır ve kalorifik değer ölçümü hatalı (düşük) çıkar. Bu nedenle haznenin rijitliği ve mutlak sızdırmazlığı, analizin doğruluğu için tartışılmaz bir zorunluluktur.
Bir laboratuvarda bomba kalorimetre haznesi kullanılarak yapılan analiz süreci, yüksek hassasiyet ve dikkat gerektirir. Süreç genel hatlarıyla şu aşamalardan oluşur:
İlk adımda, analizi yapılacak numune (kömür, biyokütle, atık vb.) hassas terazide (genellikle 0.1 mg hassasiyetle) tartılır ve krozeye yerleştirilir. Numunenin genellikle 0.5 ile 1 gram arasında olması, ideal ve güvenli bir yanma için yeterlidir.
Kroze, hazne kapağındaki tutucuya yerleştirilir. İki elektrot arasına ince bir ateşleme teli bağlanır. Numuneyi tutuşturmak için pamuklu bir ip teli numuneye temas edecek şekilde ayarlanır.
Kapak gövdeye sıkıca kapatılır. Ardından oksijen dolum ünitesi aracılığıyla haznenin içine 30 bar basıcında %99.5 saflıkta oksijen basılır. Bu yüksek oksijen basıncı, numunenin eksik yanma olmaksızın, bir anda ve tamamen küle dönüşmesini sağlar.
Hazne, kalorimetrenin içine yerleştirilir. Sistem kapatıldıktan sonra elektrotlara akım verilir. Tel ve numune şiddetli bir şekilde yanmaya başlar.
Yanma sonucu oluşan devasa ısı enerjisi, çelik haznenin duvarlarından geçerek etrafındaki suya aktarılır. Cihazın termometreleri, suyun başlangıç sıcaklığı ile ulaştığı maksimum sıcaklık arasındaki farkı hesaplar. Cihazın ısı kapasitesi (kalori eşdeğeri) bilindiği için, sıcaklık artışından yola çıkılarak numunenin üst ısıl değeri (Gross Calorific Value) otomatik olarak hesaplanır.
Decomposition vessel'ın kusursuz çalışması, birçok farklı sektörde devasa maliyetlerin ve kalite kontrol süreçlerinin yönetilmesini sağlar:
Bomba kalorimetre haznesi, bir laboratuvardaki potansiyel olarak en tehlikeli, ancak doğru kullanıldığında en güvenli ekipmanlardan biridir. Yüksek basınçlı bir kap olan haznenin güvenliği ve ölçüm hassasiyeti için şu prosedürler hayati önem taşır:
Metaller zamanla yorulur (metal fatigue). Bu nedenle haznelerin belirli periyotlarla (üretici tavsiyesine veya yerel yasalara bağlı olarak genellikle yılda bir veya iki yılda bir) hidrostatik basınç testlerine tabi tutulması gerekir. Bu testlerde hazneye su doldurulur ve çalışma basıncının (30 bar) çok üzerinde (genellikle 250-300 bar) bir basınca maruz bırakılarak mikro çatlaklar veya deformasyonlar kontrol edilir.
Her analiz sonrasında hazne kapağı açıldığında basınçlı gaz tahliye edilir. Yanma sonucunda kükürt ve nitrojenden kaynaklı asidik bileşikler oluşur. Haznenin içi her ölçümden sonra mutlaka saf su ile yıkanmalı ve iyice kurulanmalıdır. Eğer halojen (klor, flor) içeriği yüksek bir numune (örneğin PVC atığı) yakıldıysa, standart çelik haznelerde korozyon hızlanır; bu tür numuneler için halojene dirençli özel alaşımlı hazneler kullanılmalıdır.
Sistemin sızdırmazlığını sağlayan kauçuk/silikon O-ringler, yüksek sıcaklık ve asit buharlarına maruz kaldıkça zamanla sertleşir ve çatlamaya başlar. Kaçakları önlemek ve iş güvenliğini sağlamak için O-ringler belirli analiz sayılarında (örneğin her 500 veya 1000 ölçümde bir) rutin olarak değiştirilmelidir. Aynı şekilde ateşleme elektrotlarında oluşan oksitlenmeler de düzenli olarak temizlenmelidir.
Haznenin ve kalorimetre sisteminin doğruluğu, ısı değeri uluslararası kurumlarca (NIST gibi) kesin olarak bilinen referans maddeler yakılarak test edilir. Bu işlemde genellikle Benzoik Asit kullanılır. Benzoik asit tabletleri hazne içinde yakılarak cihazın ısı kapasitesi (C-değeri) doğrulanır ve sapmalar cihazın yazılımı üzerinden kalibre edilir.
Bir bomba kalorimetresinin donanımı veya yazılımı ne kadar gelişmiş olursa olsun, elde edilen sonucun güvenilirliği tamamen decomposition vessel (bomba haznesi) içindeki reaksiyonun kalitesine bağlıdır. Mükemmel bir sızdırmazlık, korozyona karşı yüksek direnç ve homojen ısı iletkenliği sağlayan bir hazne; laboratuvarınızın verimliliğini artırır, işletme maliyetlerini düşürür ve en önemlisi iş güvenliğini garanti altına alır.
